南京中德环保设备制造有限公司.

品牌：型号：产品别名：用途：适用行业：产品用途：规格：

南京中德环保	DFS-500×300
破碎格栅机	污水处理设备
食品厂，化工厂，污水厂，养殖场	污水处理
DSF

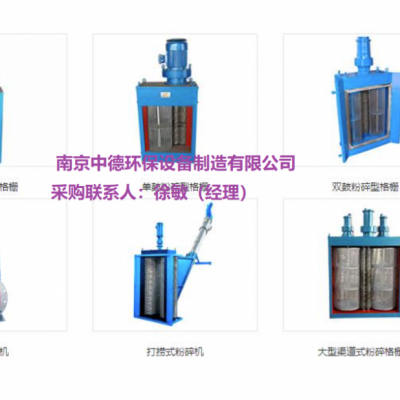

1．中德单转鼓式格栅破碎机用途

该设备主要用于污水处理厂和泵站，可以满足大流量的应用场合，转鼓和格栅单 采用电机驱动，可以分别监测刀具和转鼓过载，保护设备正常运行。

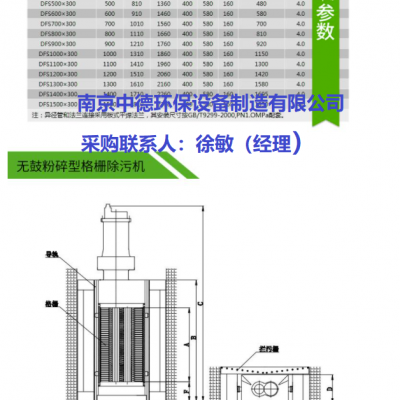

2．中德单转鼓式格栅破碎机主要技术参数

设备名称	单转鼓式格栅破碎机
设备型号	DFS-500×300
处理量	450m3/h
电机总功率	2.2KW
设备高度	1700mm
设备宽度	500mm

3．中德单转鼓式格栅破碎机产品特点

3.1 化设计的刀片，保证的切割能力和使用寿命。

3.2双鼓设计，过水流量大，可以满足大流量的应用场合。PZG型破碎机处理量可以达到420m3/h，电机总功率2.2kw。

3.3格栅间隙小可达6mm，可有效保证切割尺寸。

3.4进口电机减速机，提高了设备使用的可靠性。

3.5专门定制的机械密封系统，可长时间工作在恶劣的污水环境中。

3.6多电机设计，有效防止转鼓过载破坏，提高系统可靠性。

4．供货范围

装配完整的破碎机、有效可靠运行所需的附件、紧固件、就地接线盒、控制箱及所需的电缆、备品备件等。

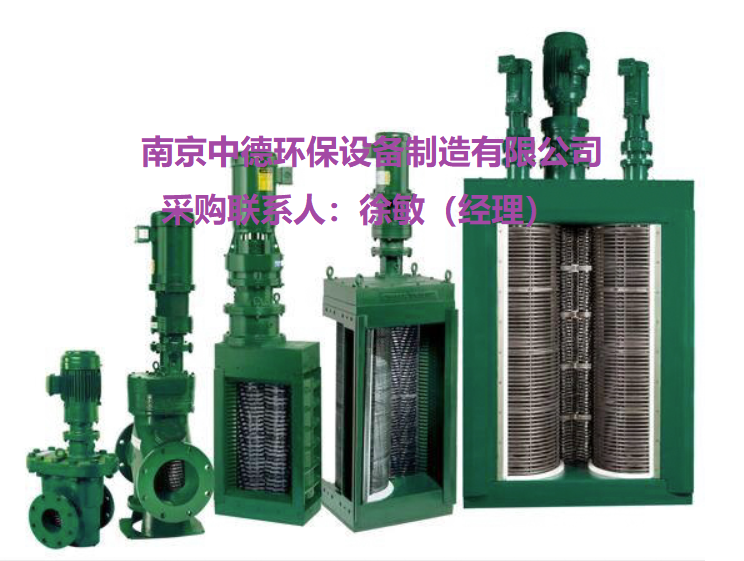

5．结构要求

5.1每台转鼓破碎机包括：切割刀片、垫片、轴、转鼓柵网、轴承和密封圈、侧栏、底座、机壳、减速器和马达。

5.2为双轴设计，切割刀片和垫片应是单片分离的，不可以是整合体,两组 立的切割刀和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。两个旋转轴在驱动轴的带动下相向旋转。

5.3转鼓格栅由一个安装在垂直支架和轴上的圆圈组成。转动的鼓柵将引导所有固体颗粒进入相向转动的破碎刀具。转鼓分别由各自电机驱动。

5.4 立的切割刀片和垫片

切割刀片和垫片用高强度合金钢，表面打磨均匀并硬化处理至45-50HRC

5.5轴

破碎机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求。

5.6转鼓格栅

转鼓由不锈钢304线圈制成。线圈的直径为6 mm，线圈与线圈之间间距为6 mm。转鼓柵网支撑架的材质为不锈钢304。转鼓轴由不锈钢304制成

5.7侧栏

侧栏由A3钢制造而成。表面做防腐.

5.8底座和机壳

破碎机底座由灰铸铁铸造而成。有一个导流装置，它在引导固体颗粒直接进入粉碎型格栅的同时，可起保护轴衬的作用。上机壳是灰铸铁，底部是热卷板材。

5.9减速器

性能良好的减速器适应于恶劣环境，具有较大的减震能力。

5.10电机

采用IP67可淹没电机，暴露在空气中电机可正常使用，在淹没在水下时也可正常使用。马达额定功率是4 千瓦（） ， 220/380 伏特，3 相，50 赫兹。

b. 马达服务系数是1.15 。在满负荷时，效率因子不低于85，功率因子不低于80。

6．主要材料

粉碎机：

切割刀片和垫片: 热处理合金钢

轴：              热处理六角钢

底座和外壳: 灰铸铁

侧栏：            灰铸铁

密封面: 碳化钨/碳化钨

橡胶件: 丁晴橡胶

转鼓栅网：不锈钢304

安装支架: 不锈钢304

维修格栅：不锈钢304

7．二控制系统

控制器将为破碎机提供 立控制。控制器额定功率为5.5 kw，380伏特，3 相，50Hz 。

7.1控制器装有“开—关/重新设置—自动”三档选择开关。

在“关/重新设置”档，破碎机应停止运转。

在“开”档，破碎机运转。

在“自动”档，破碎机的开/关，由远程控制器控制开或停。

只有将开关选择打到“关/重新设置”档，破碎机才会被重新设置。

7.2.1堵塞情况发生时，处于开/自动两种模式下控制器会停止破碎机，并使之反转来清除障碍物。堵塞清除后，控制器会恢复到正常运转。如果堵塞情况仍存在，控制器自动在30秒内执行反转过程，可以执行三次。如若三次反转后堵塞情况仍存在，控制器会断掉马达的电源，并启动延迟和不正常状态指示灯。
