正是由于G/QSJ型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。可以获得比表面积更大的水体交换。

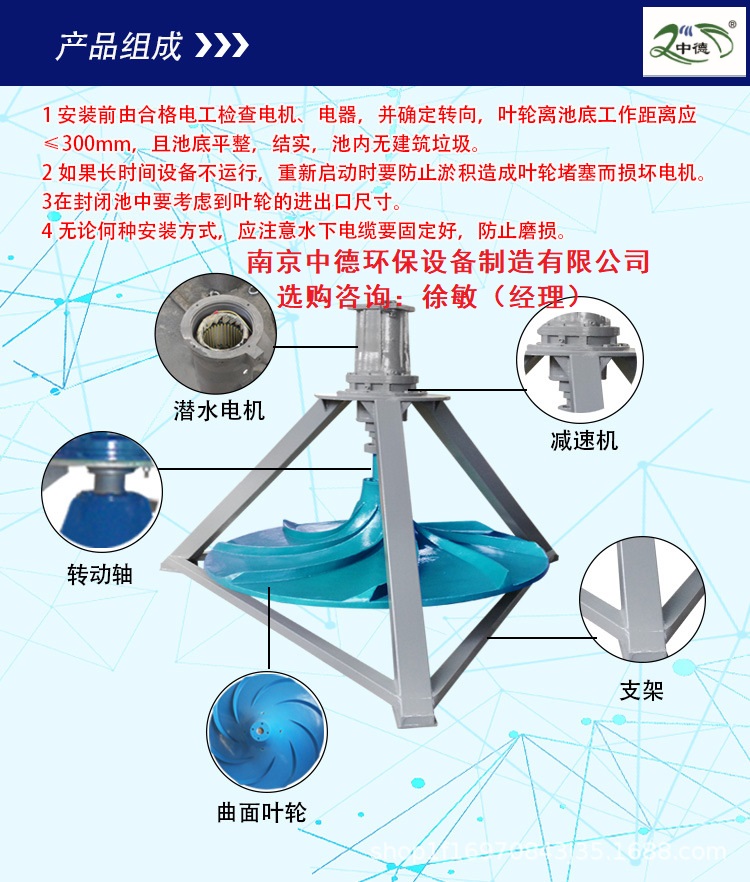

其叶轮结构由导流体、搅拌叶片及传动轴等组成。
结构简介：

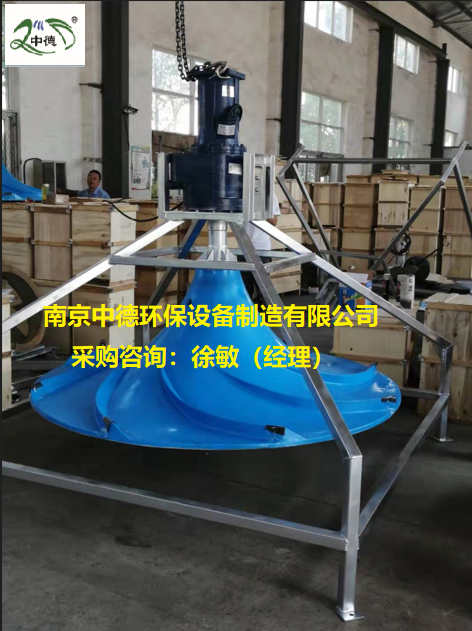

G/QSJ型系列曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况使用，安装分为干式(也称立轴式)和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率高，水温高，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于60分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含磨蚀性的水体，水温不大于40℃，PH值6~9之间，其特点是无噪音，无视觉障碍。
注意事项:
1、安装前由合格电工检查电机、电器，并确定转向，叶轮离池底的更小工作距离应≤300mm，
且池底平整，结实，池内无建筑垃圾。
2、 如果长时间设备不运行，重新启动时要防止淤积造成叶轮堵塞而损坏电机。
3、在封闭池中要考虑到叶轮的进出口尺寸。
4 、无论何种安装方式，应注意水下电缆要固定好，防止磨损。
5 、使用前应仔细阅读产品安装使用说明书。
工作特点:
G/QSJ型系列曲面搅拌机作为一种高效搅拌混合设备，适用于各种低黏度的液体之间、固液、气液之间的混合搅拌；不仅适用于圆形池、方形池，在长方形水池中分单元布置使用也比较常用。
在我国现有各种污水处理工艺中，波轮式搅拌机主要可以克服传统叶片（浆）式搅拌易出现死角，曝气工艺水气混合效果不佳的问题，发挥其搅拌均匀的优势。主要特点表现在以下几个方面：

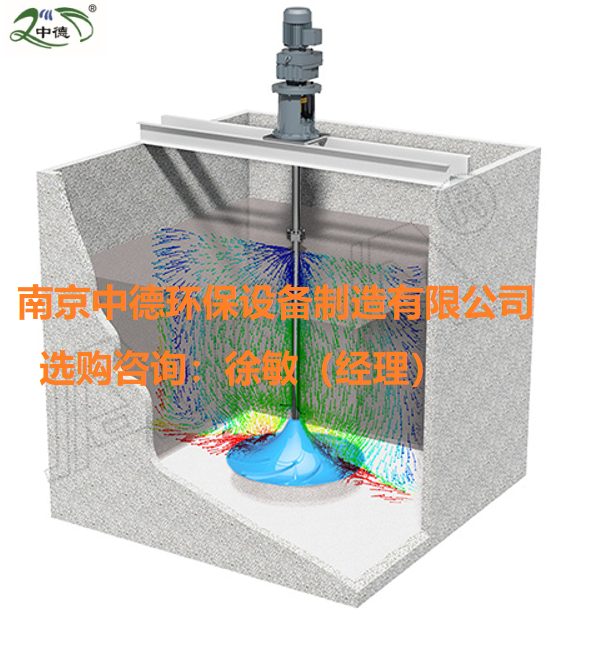

(1) 可以用在各种液体与固体、气体混合的场合，可替代现有搅拌设备，实现三维立体、螺旋状的混合，使搅拌更均匀，提高搅拌效率。
(2) 较大的比表面积叶轮，功率配备小，循环水流大，能耗低，比传统搅拌方式节能30%-50%。
(3) 整机结构紧凑，运行可靠，安装维护便捷。
(4) 该叶轮由增强纤维或钢制材料制作而成，能适应不同的工况要求，使用寿命长。
产品特点
1、立式螺旋式水流，无搅拌死角—高效
2、大比表面积叶轮，配备功率小—节能
3、安装灵活，维护方便—便捷
安装方式:
曲面搅拌机的安装分为干式安装、湿式安装和浮筒式安装三种，不论何种安装形式均非常简单。
潜水式安装
湿式安装的搅拌机可通过吊机或起吊架直接将搅拌机吊入指定位置，依靠设备自重定位，固定好电缆。见湿式安装示意图。
干式安装

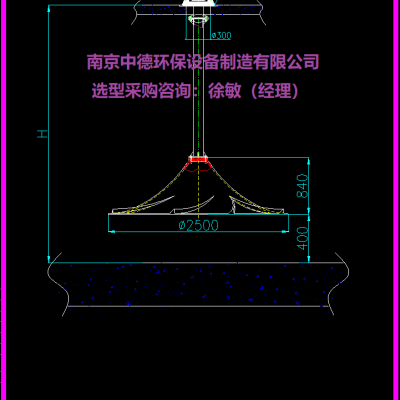

干式安装的搅拌机先将减速机机架固定在工作桥上，然后只需依次安装传动轴，叶轮部件，并固定好电缆，见干式安装示意图。
浮筒式安装
双曲面搅拌机也可采用浮筒式安装，主要适用于一些无坚固、平整池底，同时也不便设置桥架的场所。
性能参数:
选型与应用：
G/QSJ型系列曲面搅拌机的选型完全相同，两种仅仅是安装方式的不同。和其它类型搅拌机的选型相同,曲面搅拌机的选型与设备所处的池型、容积、液体的深度、介质的浓度、温度及酸碱度PH等参数有关。
曲面搅拌机的选型主要依据：每台设备的有效服务面积来确定，并按照池长与池宽的比率不超过二倍的原则，可将长方形池划分为若干个相等的工作单元，以此确定搅拌机的数量。
对于水深超过5米或浓度超过规定的，在选型时应考虑加大功率或提高搅拌机的工作转速，以确保在大容量和高浓度的介质中达到即定的搅拌效果。
在常规工况条件下，建议优先选用干式安装，有噪声或视觉要求的，建议选用潜水式安装。我公司可协助用户在特殊环境下的选型。
转速与循环流量曲线:
