用途：
FQJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。
混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体；
低速推流系列搅拌机适用于工业和城市污水处理厂曝气池，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

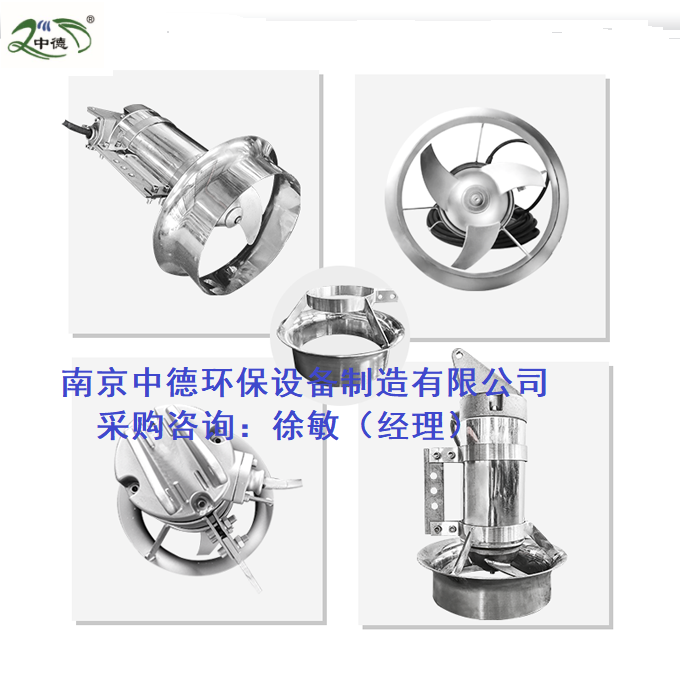

FQJB型浮筒式潜水搅拌机
FQJB型浮筒式潜水搅拌机是在潜水搅拌机的基础上进行改制，增加了不锈钢浮筒改制而成，具体选型按照QJB型潜水搅拌机实行。
适用范围：
搅拌机在下列条件下应能正常连续运行：
1、介质温度不超过40°C；
2、介质的PH值在5~9间；
3、液体密度不超过1150kg/m3；
4、长期潜水运行，潜水深度一般不超过20m。
重点注意事项：
潜水搅拌机必须完全潜入水中工作；不能在易燃易爆或有强腐蚀性液体的环境中工作；钢膨胀螺栓须按要求固定，安装完毕后，必须将电缆拉紧固定好。
潜水推流器叶轮全部采用聚氨酯材质叶轮，斜齿轮箱减速机。

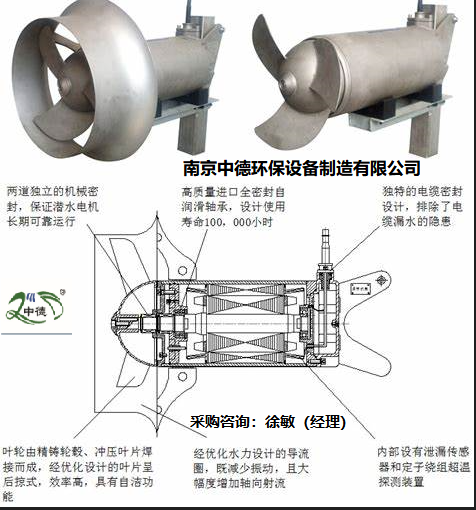

性能特点：
1、结构紧凑、操作维修简单、安装检修方便、使用寿命长；
2、叶轮具有合理的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；
3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；
4、电机绕组绝缘等级F级，防护等级为IP68，采用NSK/SKF轴承，电机可以选配防凝露装置，电机利用超温保护装置，使电机的工作更可靠；
5、两道机械密封；机械密封采用碳化硅材质进行了密封，橡胶材质为氟橡胶；
型号表示方法：
性能参数：
搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。
安装方式及尺寸
潜水搅拌机可以有多种安装方式，这里提供更通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。
潜水搅拌机、潜水推流器外型尺寸

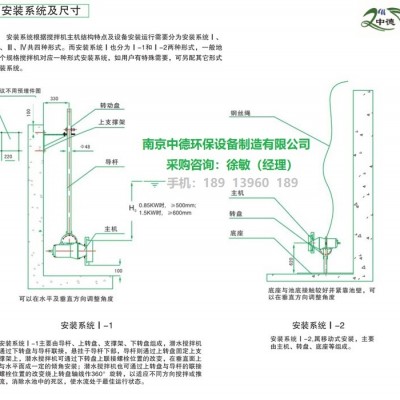

安装系统及尺寸
潜水搅拌机可采用多种安装方式，下面提供了其中更常用的几种，还可以提供其它安装方式。这些安装无需排出池中污水的情况下就能快速拆装潜水搅拌机，并且安全可靠。
FQJB型浮筒式潜水搅拌机安装现场
潜水搅拌机也可采用浮筒式安装，FQJB型浮筒式潜水搅拌机是在潜水搅拌机的基础上进行改制，增加了不锈钢浮筒，主要适用于一些无坚固、平整池底，同时也不便设置桥架的场所。专门用于污水处理厂，不排放改造以及河道的污水处理。
选型注意事项：
潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。
搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。
混合搅拌型：
1、根据图B1或表B1确定待搅拌介质的污泥校正系数。
2、根据图B2或表B2确定搅拌池的池型校正系数。
3、按每立方米清水所需耗功5 w，乘以污泥校正系数，再乘以池型校正系数，得出每立方米待混合搅拌介质所需耗功的实际值，再乘以待搅拌介质的体积，得出整池待混合搅拌介质所需的功率。
低速推流型：
1、根据图B1或表B1确定搅拌池的池型校正系数。
2、根据图B2或表B2确定待搅拌介质的污泥校正系数。
3、根据搅拌介质初始流速y，通过图B3确定单位流量的耗功。
4、用搅拌介质初始流速y乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。
5、用搅拌机的流量乘以单位流量的功耗，再乘以污泥校正系数和池型校正系数，即可得出整池介质所需的功率。
运行工况：
和传统立式搅拌器相比， 立式搅拌器服务范围有限，对于水容积大且长宽比例大的池体来说，需要安装多个立式搅拌器才能起到搅拌效果，但是QJB型潜水搅拌机，一般1-2台就能起到所需的搅拌效果。对于露天的大池子来说，立式搅拌机需要建立桥架才可以安装，潜水搅拌机则不需要。
QJB型潜水搅拌机的优点在于可产生不同的流向。由于搅拌机的不同安装位置，可得到多种流向模式，从而在池中创造更好的流动效果，消除搅拌死角。潜水搅拌机所需要的配套功率是按池容积大小、介质密度、粘度和搅拌介质深度等确定的，根据具体情况，选用一台或多台搅拌机。
为了保证潜水搅拌器在不同池型中的运行高效节能，可参考下列的典型安装形式。
