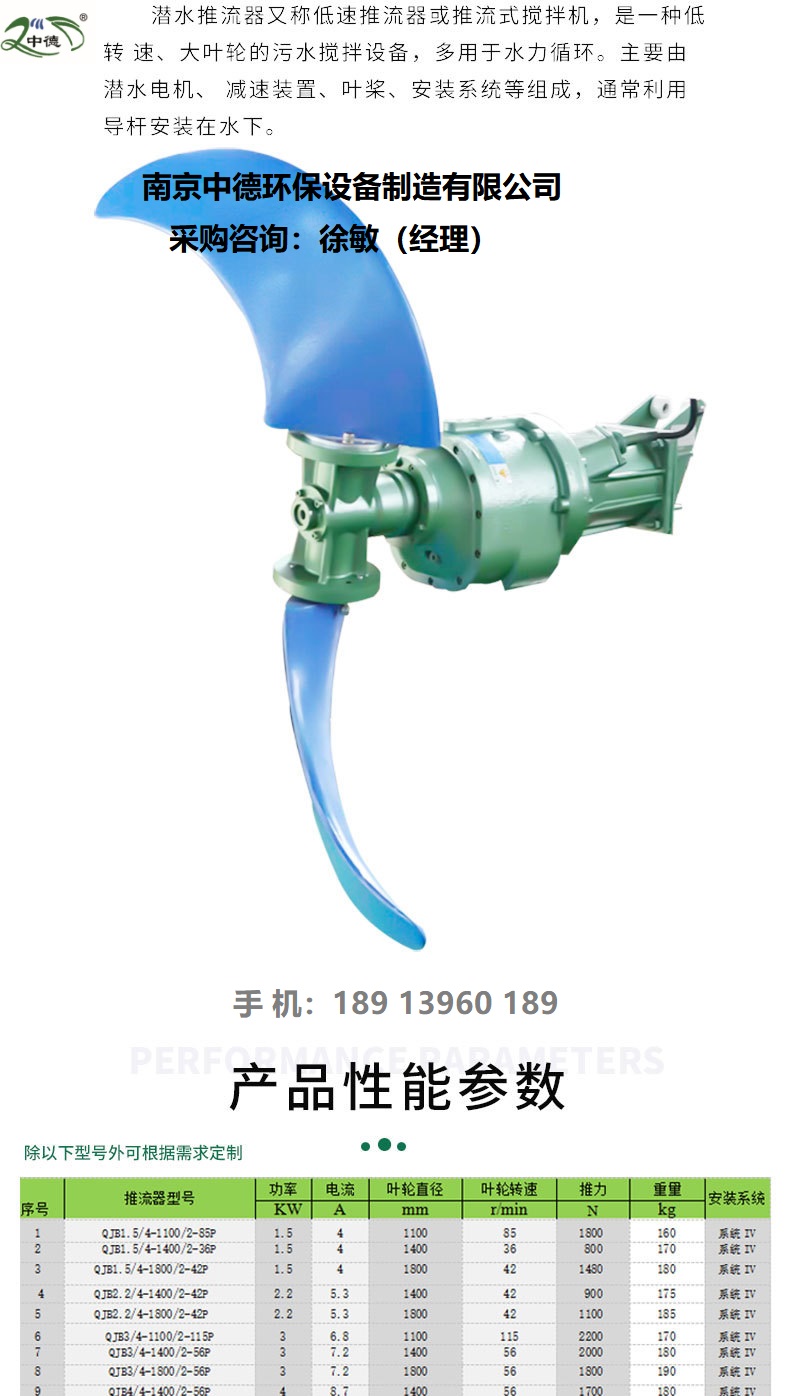

点击图片查看原图
1、螺转叶轮带后掠角，能自净，无缠绕和堵塞现象；
2、密封可靠、无渗漏，并设有泄露、过热全功能保护；
3、能耗低、无噪音；
厌氧防沉淀潜水推流机QJB1.5/4-1400/2-52P
污水推流水下推进器，渗漏保护功能用于检测潜水搅拌机内是否出现水渗漏现象，当搅拌机内出现渗水情况时渗漏会发出相应的报警和控制信号。
电机过热保护功能是专门用于检测潜水搅拌机设备内的定子线圈的温度，当搅拌机体内的定子 出现异常温度的情况时，电控控制器会发出相应的
警报和控制信号，或自动断电，保护电机定子线圈烧毁，同时也方便工作人员对潜水搅拌机进行及时的维护处理。
厌氧防沉淀潜水推流机QJB1.5/4-1400/2-52P
1、螺转叶轮带后掠角，能自净，无缠绕和堵塞现象；
2、密封可靠、无渗漏，并设有泄露、过热全功能保护；
3、能耗低、无噪音；
电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保 护功能，使电机的工作更加安全可靠。机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。0-7.5KW叶轮直径范围：1000-2500mm叶轮转速范围：25-115r/min推力范围
介绍其用途：
QJB型潜水低速推流搅拌器是一种兼备搅拌混合及推流能力的浸没式污水处理设备。主要用于氧化沟好氧或厌氧段的推流，及工业和城市污水处理厂曝气池和厌氧池，其产生低切向流的强力水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流 ;开辟河道及河床防冰之用。
技术参数
混合污水推流推进器，功率=1.5kw；电机级数=4级；叶轮直径=1400mm；叶片数=2片；转速=52r/min；斜齿轮减速机，聚氨酯叶轮韧性好，电缆线标配10米。
氧化沟充氧与推流的矛盾必须通过潜水推流器来解决。在氧化沟的外、中、内沟各增设2台潜水推流器，使得氧化沟内泥水混合均匀，同时提高了各沟的水平流速，解决氧化沟污泥沉淀的问题，增强了氧化沟污水处理效果将泥水混合物通过搅拌使之均匀稳定，能保证活性污泥不沉底死亡避免氧化沟出现死角和死区，提高出水水质。
潜水推流器特别提醒：
潜水推流器必须*潜入水中工作，不能在易燃易爆和强腐蚀性及高温环境中工作。针对特殊环境的要求，可与我司为用户提供特殊设计。
低速推流系列搅拌机适用于工业和城市污水处理厂曝气池和厌氧池，其产生低切向流的强力水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流等。
三 结构简介及性能特点
1.结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。
2.叶片具有自洁功能，可防杂物缠绕、堵塞。
3.与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
4.电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保 护功能，使电机的工作更加安全可靠。
5.机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。
四 产品说明
配用功率范围：3.0-7.5KW
叶轮直径范围：1100-2500mm
叶轮转速范围：35-115r/min
推力范围：≤4275N
材质：叶浆采用进口聚氨酯材料，电机壳铸铁，哈尔滨优质轴承，具体情况可根据客户要求定做产品
五 适用范围
潜水搅拌机可在下列条件下正常连续运行：
介质温度不超过40°C
介质的PH值在5-9
六、安装系统图:
七 潜水推流器选型：
|
推流器型号 |
功率 |
电流 |
叶轮直径 |
叶轮转速 |
推力 |
重量 |
安装系统 |
|
KW |
A |
mm |
r/min |
N |
kg |
||
|
QJB1.5/4-1100/2-85P |
1.5 |
4 |
1100 |
85 |
1800 |
170 |
系统Ⅳ |
|
QJB1.5/4-1400/2-36P |
1.5 |
4 |
1400 |
36 |
800 |
175 |
系统Ⅳ |
|
QJB1.5/4-1800/2-42P |
1.5 |
4 |
1800 |
42 |
1480 |
180 |
系统Ⅳ |
|
QJB2.2/4-1400/2-42P |
2.2 |
5.3 |
1400 |
42 |
900 |
180 |
系统Ⅳ |
|
QJB2.2/4-1800/2-42P |
2.2 |
5.3 |
1800 |
42 |
1100 |
185 |
系统Ⅳ |
|
QJB3/4-1100/2-115P |
3 |
7.2 |
1100 |
115 |
2200 |
180 |
系统Ⅳ |
|
QJB3/4-1400/2-56P |
3 |
7.2 |
1400 |
56 |
2000 |
185 |
系统Ⅳ |
|
QJB3/4-1800/2-56P |
3 |
7.2 |
1800 |
56 |
1800 |
190 |
系统Ⅳ |
|
QJB4/4-1800/2-56P |
4 |
9.2 |
1800 |
56 |
1700 |
170 |
系统Ⅳ |
|
QJB4/4-1800/2-63P |
4 |
9.2 |
1800 |
63 |
1800 |
190 |
系统Ⅳ |
|
QJB4/4-2500/2-42P |
4 |
9.2 |
2500 |
42 |
2900 |
210 |
系统Ⅳ |
|
QJB5/4-2500/2-56P |
5 |
11.9 |
2500 |
56 |
3100 |
240 |
系统Ⅳ |
|
QJB7.5/4-2500/2-63P |
5 |
15.2 |
2500 |
63 |
4250 |
280 |
系统Ⅳ |
八 选型注意事项
为保证取得效果，请使用方提供如下资料：
1、运用目的
2、池型
3、池尺寸
4、介质特性包括粘度、密度、固体物含量等。

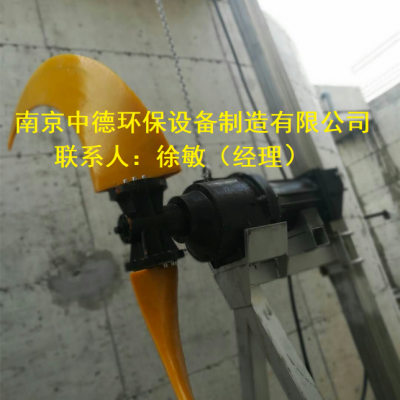

九、潜水推流器现场图：
十 潜水推流器流场图
十一 根据池型，推流器分布图
