型号：QXB11
功率：11kw
电流：24A
电压：380V
转速：1470rpm
频率：50Hz
潜水深度：5.0m
标准进气量：160m3/h
标准充氧量:13 kgO2/h

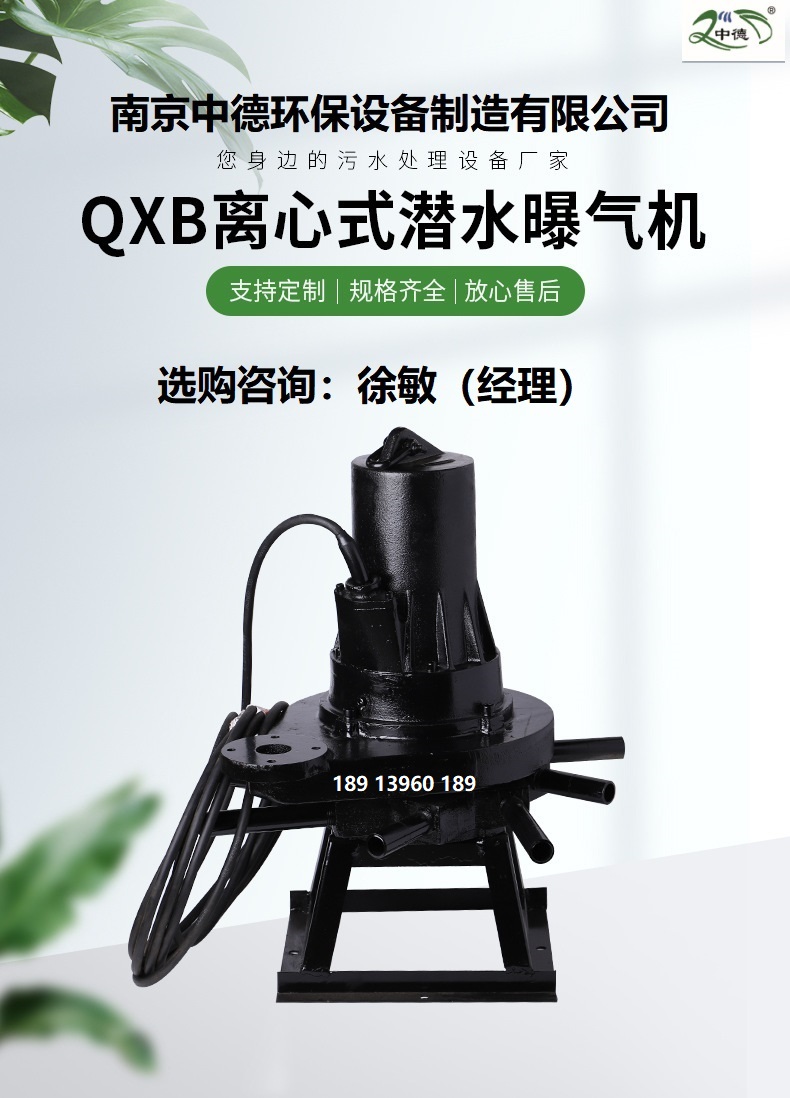

曝气增氧设备 潜水型离心式曝气机QXB11用途：
曝气机用于污水处理厂曝气池、曝气沉砂池，对污水污泥的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。
工作原理：
曝气机为直联式结构。旋转的叶轮在水中产生一个离心力，通过离心力在叶轮周围形成一个负压区，空气通过进气管被吸入，被吸入的空气和水在混合盘内混合，随后这种良好的均匀的混合物自动从排出口排出。
此过程包括以下几个方面：
混合盘中的空气与水混合产生气液混合效应，出口排出的气液混合液形成循环和对流；
大量空气分子中的氧气高速运动获得一个*的氧气吸收效率。
QXB离心式潜水曝气机特点：
较高的氧气溶解率，微小气泡所占比率大，充氧效率高且充氧面积宽；
池中无死区，夹带气泡的水平曝气流能*冲刷池底的每个角落；
结构简单、紧凑、机组寿命长，能承受大负荷的轴承，采用油浴的转轴密封和吸入叶轮腔的空气防止工作时水与密封件接触，这些都保证曝气机在24小时连续工作，长期*运行；
节省工程投资，无需提供气源，省去鼓风机，安装方便，噪音小；
QXB离心式潜水曝气机型号表示方法：
QXB离心式潜水曝气机结构示意图：
QXB离心式潜水曝气机性能参数：
QXB离心式潜水曝气机性能曲线图
QXB离心式潜水曝气机故障排除方法
|
故障现象 |
原因分析 |
排除方法 |
|
动力设备 超负荷 |
1、进水池不符合要求 2、潜水曝气机的叶片绕有杂物 3、潜水曝气机的叶片与导叶发 生摩擦 4、潜水曝气机的转速超过规定 值 |
1、改善进水条件 2、清除杂物，用水清洗 2、检查叶片磨损情况，重新调整安 装 4、调整原动机，使其符合额定转速 |
|
曝气量减 少或不曝 气 |
1、潜水曝气机的潜入深度过深 2、叶轮叶片外圆磨损，或叶片部 分击坏 3、潜水曝气机转向错了 4、叶轮松了 5、潜水曝气机有杂质堵塞 |
1、提高潜水曝气机 2、更换叶轮
3、纠正旋转方向 4、紧固螺钉 5、清除杂物，用水清除 |
|
运行有杂 音或震动 |
1、潜水曝气机的装置基础不够牢 固或螺钉螺母松动 2、叶轮与导叶发生摩擦 3、叶轮螺钉松动或叶片部分损坏 4、进水状态不稳定 5、潜水曝气机有杂质堵塞 |
1、加固基础，拧紧螺钉
2、检查中心和间隙 3、紧定螺钉或更换叶轮 4、调整进水状态 5、清除杂物，用水清洗 |
|
潜水曝气 机不能启 动或熔丝 熔断 |
1、绕组、接头或电缆断路 2、潜水曝气机堵塞 3、漏电或漏水
4、短路 |
1、用欧姆表检查 2、切断电源，清除杂物 3、检查绝缘，低于规定值，必须 进行烘干 4.检查维修后使用 |
|
潜水曝气 机起动后， 断路器过 载器断开 |
1、电压低
2、电压高 3、电机接线不对或接头混淆 4、控制柜电器故障 |
1、暂时不使用或因为线路过长 引起的降压 2、装变压器，将电压调至规定值 3、调整接线和接头 4、检查并更换电器件 |
