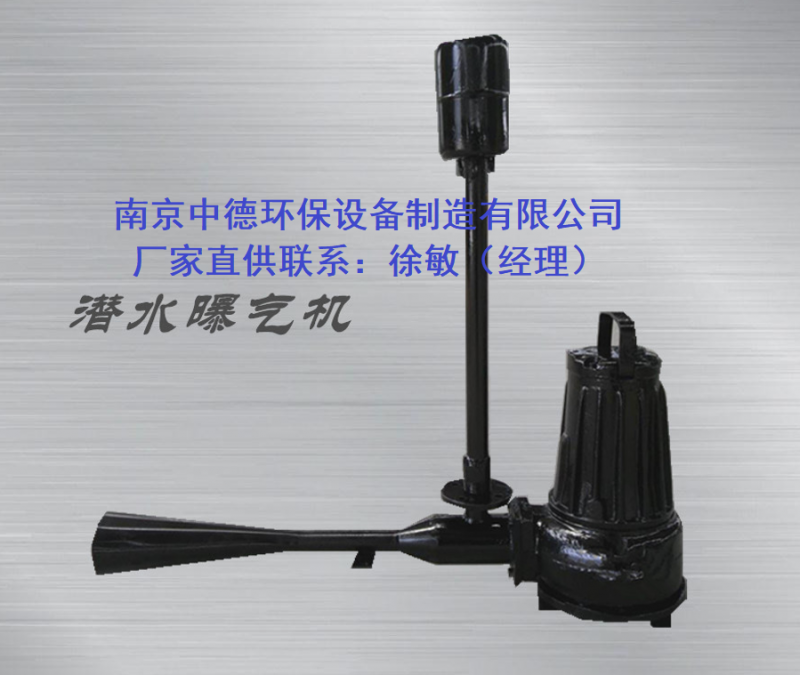

射流自吸式潜水曝气机原理及用途：
通过潜水泵产生的水流经过喷嘴形成高速水流，在喷嘴周围形成负压吸入空气，经混合室与水流混合，在喇叭形的扩散管内产生水气混合流，高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域内涡旋搅拌，完成曝气，并且其轴功率不随潜没深度的变化而变化，进气量可以调节。正因为如此，射流式曝气机可以在水位变化较大的池中应用。
射流自吸式潜水曝气机特点：
该曝气机由潜水电泵与喷射泵组成，从而使水体搅动与充氧同时进行，既可获得较高的氧气吸收率，又具有叶轮无堵塞优点。 强有力的单向液流，造成有效的对流循环，且电机负荷随水位的变化很小，安装简单。
适用工况：
QSB型深水自吸式潜水射流曝气机可在下列条下下正常连续运行：
1 zui高介质温度不超过40°C；
2 介质的PH值在5~9；
3 介质密度不超过1150kg/m3。
型号表示方法：
使用说明
1、安装前：
（1）必须详细阅读说明书，避免使用不当而损坏机器。仔细检查潜水曝气机的选型是否正确，实际使用条件是否与规定的使用条件*。
（2）清理水池或水道，防止杂物进入曝气口。
（3）应由一名电工，用0-500V兆欧表，检查电机主电缆三芯线对地绝缘电阻不得低于5兆欧，严禁使用兆欧表检查控制电缆，避免损坏曝气机内部的电器元件，而应用万用表检查控制电缆线。
（4）检查电压一定要在铭牌上标出的额定电压5的范围内。如果电源离潜水曝气机的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头作密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。
（5）潜水曝气机配有控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新紧固一次。
（6）潜水曝气机上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接。
（7）潜水曝气机的接地线为双色线（黄/绿），为保证安全，必须连接牢靠，且比其它线长出50mm。
（8）检查叶轮旋转方向使用三相电源的潜水曝气机，在潜水曝气机初次启动或每次重新安装后都应检查转动方向，转动方向不正确，会降低效率，并损坏潜水曝气机。检查方法是：潜水曝气机在zui终安装前，应举高并作简单的启动，从底部向上看潜水曝气机的吸水口，叶轮按逆时针方向旋转。如果旋转方向不正确可以交换控制柜或端子箱上三相线中的任意两条线的位置，就能改变转动方向。如果几台潜水曝气机连到一控制柜或端子箱上，各台潜水曝气机必须单独进行检查。
2、安装
（1）固定湿式安装：采用自动耦合系统，潜水曝气机沿导轨下滑到底座，与出水口自动耦合并密封可靠（详见自动耦合装置安装说明书）。
（2）移动式安装：以底盘支撑，底盘根据用户需要可固定或不固定在基础上，接上电源即可工作。
（3）吊装潜水曝气机时，必须切断电源，确保安全；在吊装过程中加强对电缆的保护，严禁划破、划伤电缆。
3、启动和运行监视
（1）启动前必须确认叶轮的旋转方向。
（2）合闸后，不能立即启动潜水曝气机，应通过控制系统对潜水曝气机进行自检，如发现有故障出现（电控柜上出现闪光报警或警报报警），应检查并排除故障，然后方可启动，若电机不转，应迅速果断地拉闸，应检查并排除故障，以免损坏电机。
（3）潜水曝气机启动后，应注意观察电机及线路电压表和电流表，若有异常现象，应立即停机查明原因，排除故障后方能重新合闸启动。
（4）几台潜水曝气机由一台变压器供电时，不能同时启动，应由大到小逐台启动；停止时，应由小到大逐台停止。
（5）运行中电流监视：潜水曝气机的电流不得超过铭牌上的额定电流，三相电流不平衡度，空载时不超过10，额定负载时不超过5。
（6）运行中电压监视：电源电压与额定电压的偏差不超过5，三相电压不平衡度不超过1.5。自吸式潜水射流曝气机电线接法：
四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。
五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）
七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）
选型与安装：
需本公司协助选型时，用户应提供池型、介质特性、所需进气量、潜水深度等相关数据，以便本公司设计和提供优质设备，更好地满足用户的需求。QSB型深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种。自耦式安装是将曝气装置和的底座固定在水池底部，在池顶安装好配套的支撑块，用导轨使两者相连，潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置，通过泵自重，自动耦合并密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵。移动式安装方式是将深水自吸式潜水射流曝气机安装于池底部，依靠自重定位，具有安装位置可变动、灵活、成本低等特点。
可以根据客户要求定制各种尺寸规格，
