潜水搅拌机

1.QJB系列潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。
2.叶轮具有*的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3.与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
4.电机绕阻绝缘等级为F级，防护等级为IP68,选用进口轴承和*的电机防凝露装置，使电机的工作更加安全可靠。
5.两道机械密封，材质为碳化钨-碳化钨。可根据用户需要外露紧固件为碳钢防腐或为不锈钢。
潜水搅拌机适用范围
搅拌机在下列条件下应能正常连续运行：
1.zui高介质温度不超过40℃;
2.介质的PH值在5-9之间;
3.液体密度不超过1150kg/m3;
4.长期潜水运行，潜水深度一般不超过20m。

潜水搅拌机用途
QJB系列潜水搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体。
潜水搅拌机广泛用于污水处理厂的工艺流程中推进、搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，沟内流速不低于0.3m/s。

型号表达方式

性能参数表

QJB潜水搅拌机在额定电压380V，频率为50Hz，绕组绝缘等级F级，防护等级IP68，工作制式条件I条件下。

注：是否配导流罩，由水处理工艺决定。在上表混合搅拌系列中，“重量”一列所标的两个数字分别表示不带导流罩和带导流罩的重量；以上规格型号为常规产，但不局限于上表，可为客户拓展设计新的或含特殊要求的搅拌机。

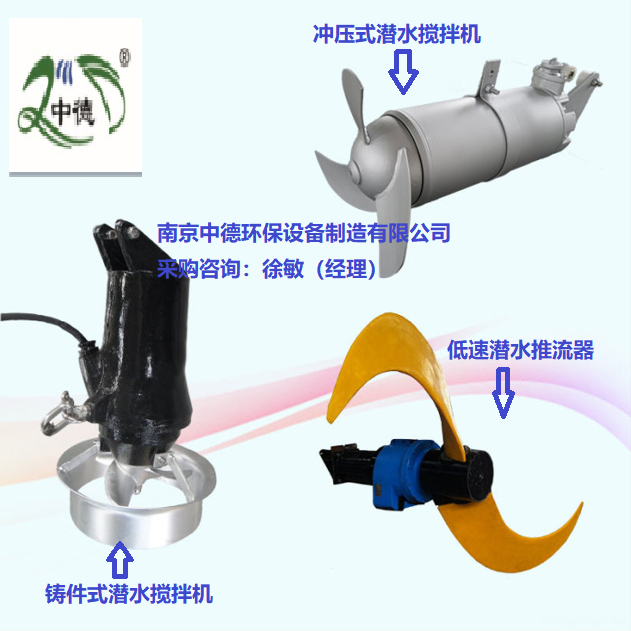

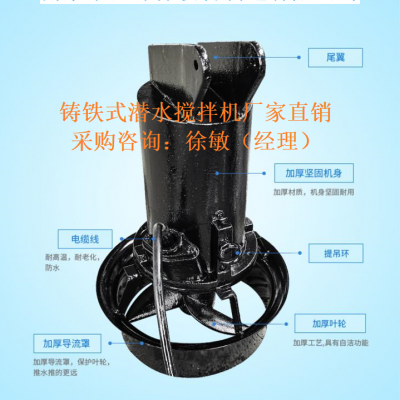

水下潜水搅拌机图片

特点
5.1 QJB型直联冲压式结构的潜水搅拌机（以下简称搅拌机）采用多极电机。其结构紧凑、体积小、操作维护简单、安装检修方便、噪音小，使用寿命长；
5.2 叶片经冲压成型，精度好，具有*的水力设计，工作效率高，是早期铸铁搅拌机的*更新换代产品
5.3 与曝气系统混合使用可使能耗大幅度降低，冲氧量明显提高，有效防止沉淀。

潜水搅拌机使用条件
潜水搅拌机在下列条件下能正常连续运行：
6.1海拔高度不超过1000m；
6.2zui高介质温度不超过40°C；
6.3介质的PH值在5~9之间；
6.4液体密度不超过1150kg/m3；
6.5潜水深度一般不超过10m。

潜水搅拌机技术性能
7.1搅拌机的定额是以连续工作制（S1）为基准的连续定额；
7.2搅拌机转动平稳、自如，无卡阻、停滞等现象；
7.3搅拌机应能承受压力不低于0.2MPa；历时3分钟的气压试验而无渗漏现象；
7.4搅拌机采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；
7.5搅拌机的引出电缆采用GB5013.4中规定的YZW型中橡胶套电缆或性能相同的其它电缆，电缆长度正常配置为10m，也可按用户要求提供。电缆密封头采用特殊硫化处理，能方便地进行更换并有效地密封；
7.6搅拌机的材质为不锈钢，采用酸洗、钝化处理，其表面光亮，无污损，碰伤，裂痕等现象；
7.7搅拌机油室内设有密封泄漏保护装置；
7.8搅拌机设有明细的红色旋转标记；
7.9搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；
7.10搅拌机叶片及转子采用动平衡试验，平衡精度为G6.3；
7.11搅拌机定子绕组内设有两个热保护开关，热敏开关在 155℃动作。

潜水搅拌机使用寿命
搅拌机在规定的条件下连续运行、间歇运行和长期停止状态后恢复运行，搅拌机在整个运行过程能保持平稳运行，*故障前平均运行时间不小于10000小时，整机使用寿命不小于20年。

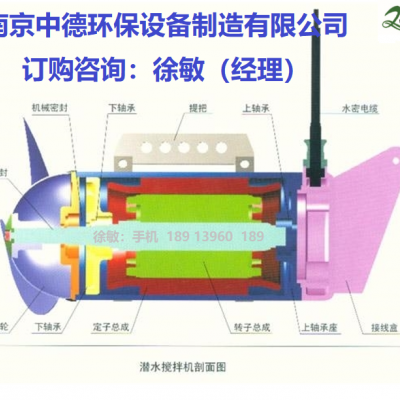

潜水搅拌机结构设计
9.1接线盒
接线盒材质为不锈钢与周围液体、电机部分*密封隔离；
9.2电机
采用潜水鼠笼电机，电机的额定功率值应超过zui大预期负荷至少10%。电机绕组的绝缘等级为F级，zui大工作温度为155℃，电机定子由周围的液体冷却；
9.3一个油室和2道机封
润滑并冷却密封装置，轴承座与电机和液体之间设有2道机封，一当前道机封损坏时，水就进入油室这时设在油室内的泄漏检测器就报警并停机，以免下道机封继续损坏而使水浸入机壳，烧毁电机；
9.4搅拌机的轴承全部采用进口轴承（NSK）,所有轴承的设计寿命应不小于100000小时。

潜水搅拌机安装系统
搅拌机的提升由安装系统来进行的，每台搅拌机应配备一套安装系统。它包括：导杆、支撑架、臂式起吊架和手扳式或手摇葫芦升降装置。

潜水搅拌机搅拌机主要零部件材质规定如下：
a）机壳、端盖、过流零部件采用材质不锈钢；
b）叶片材质为不锈钢；
C）外露紧固件采用的材质为不锈钢；

潜水搅拌机控制方式
控制箱带有起/停控制按钮运行指示灯、紧急停车按钮，自动/手动切换开关，当切换到自动状态时，搅拌机可受到来自中央控制室PLC送来的开、停命令，当切换到手动时，可就地手动控制开停。
就地控制箱可实现设备的自保护，具有过热、过流和泄漏保护功能，并可预留PLC接口。
