GSHP型回转耙式格栅除污机（又称“固液分离器”），广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。

主要特点
结构紧凑、电气控制简单，便于实现自动化；耐蚀性优、能耗小、噪音低；除污动作连续、排污干净、分离效率高。

供货范围
整机供货：包括架体总成、齿耙组合、传动机构（电机减 速机）、过扭矩保护装置、底脚、水下链轮组合、栅条、备品备件等。

主要结构及工作原理
回转格栅除污机由架体总成、齿耙组合、传动机构、扭矩保护装置、底脚、水下链轮组合、栅条等部件组成。

GSHP型回转耙式格栅除污机性能参数：

1）主要结构
(1)格栅本体呈整体式结构，在厂内平台上组装、调试，空机试运行8小时后出厂。
(2)栅条采用定制扁钢。
(3)链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免了卡阻现象。
(4)链槽内装设特殊材料垫层，既减小了运行时的磨擦阻力，又减小了运行噪声。
(5)传动机构根据需要可采用轴装式回转减速机，并设机械过扭矩保护装置。并配置张紧轮装置，拆装方便，外形精巧美观。
(6)除污耙齿采用定制压加工成形，齿形精度高，与栅条啮合准确，除渣干净*。
2）工作原理
本机装有多个齿耙在链条组的驱动下作回转运动，使齿耙从下往上对格栅片做清污提污动作（齿耙链在栅条前作回转运行），捞取污水中飘浮物、草木、纤维、橡塑等固体垃圾，清污率大于95％。
根据用户需要,控制系统可实行全自动控制，一般由时间自动起停，并可根据用户要求配置。发生过扭矩会及时报警并立即自动停机。在无人看管下照样进行工作。

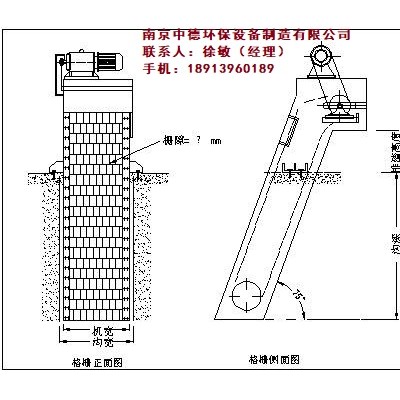

结构简图：

过水流量表：

主要部件材质
小轴：不锈钢或根据要求
齿耙组成：不锈钢或或根据要求
链  条：不锈钢或根据要求
支撑架体：碳钢或根据要求
紧固件：不锈钢或根据要求
托渣板: 不锈钢或根据要求

电器控制系统
根据用户要求。
(如需要)电机保护空气开关、接触器、热继电器、起停控制按钮、起停指示灯、手动/自动转换开关、紧急停车按钮、故障报警指示灯，并配有PLC输入、输出接口，能够实现设备手动/自动状态、运行状态和故障的远程监测和设备远程控制

设备设计、制造、检验所遵循的标准
该产品在设计、制造、检验、包装运输及安装过程中按国家有关标准或规程执行.

设备的可靠性及耐久性
1、整机使用寿命在15年以上，*运行时间在2年以上
2、减速机、轴承：设备每年检修一次，使用年限不少于10年
3、电器装置：不少于5年
4、防护层：在3年以上。
