产品名称： G/QSJ双曲面搅拌机
叶轮直径：500~2500mm电机功率：根据实际情况
轴：根据池深
材质：叶轮:玻璃钢/不锈钢
轴：碳钢/不锈钢
在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械分为立轴折桨式和水平（潜水）式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来负担，而且会直接影响到终的工艺处理效果。
G/QSJ型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，叶轮结构设计，大限度地将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保障了液体对叶轮表面的压力均匀，从而保障整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流(如双曲面流态图)。
正是由于G/QSJ型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。较大的比表面积可获得大面积的水体交换。
安装：
曲面搅拌机的安装分为干式安装和湿式安装两种，不论何种安装形式均非常简单。
湿式安装的搅拌机可通过吊机或起吊架直接将搅拌机吊入指定位置，依靠设备自重定位，固定好电缆。见湿式安装示意图。

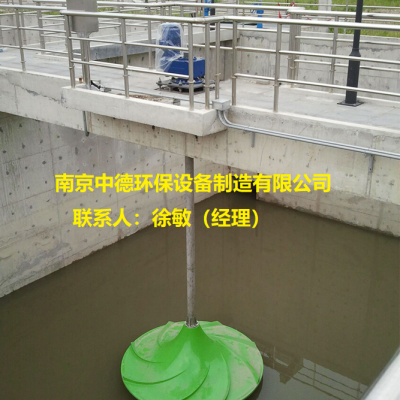

干式安装的搅拌机先将减速机机架固定在工作桥上，然后只需依次安装传动轴，叶轮部件，并固定好电缆，见干式安装示意图。
注意事项:
1 安装前由合格电工检查电机、电器，并确定转向，叶轮离池底的小工作距离应≤300mm，且池底平整，结实，池内无建筑垃圾。
2 如果长时间设备不运行，重新启动时要防止淤积造成叶轮堵塞而损坏电机。
3在封闭池中要考虑到叶轮的进出口尺寸。
4 无论何种安装方式，应注意水下电缆要固定好，防止磨损。
5 使用前应仔细阅读产品安装使用说明书。
